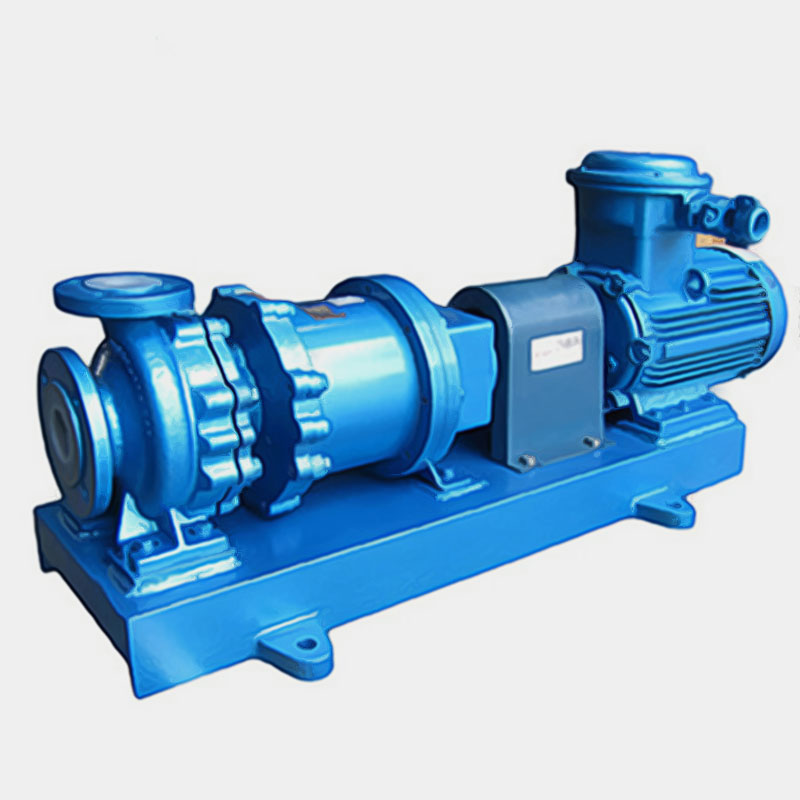

SCGF襯氟耐高溫耐顆粒磁力泵

產品特點：德國標準。專利產品，無泄漏、耐含有少量顆粒，結晶高溫酸性介質

結構形式：德國標準，臥式、泵與電機聯軸器連接

口徑：25～200mm

流量：1.5～400m3/h

揚程：10～80m

轉速：1450/2900r/min

工作溫度：-20～+160℃

壓力等級：1.6Mpa

功率：1.1～110KW

材料：襯氟，PTFE，PFA

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：沒有了上一個：SCLF無泄漏襯氟磁力管道泵

概述

SCGF無泄漏襯氟高溫磁力泵（簡稱：襯氟磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料制造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，隔離套采用特殊材料制造具有高強度的力學性能，消除了磁力泵存在的磁渦流現象，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、耐強酸、高效節能的新型無泄漏耐酸泵，性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。

應用范圍

輸送介質：硫酸，鹽酸，氫氟酸，王水，溴化物，耐含有顆粒，結晶高溫酸性介質

結構簡圖

型號意義

SCGF80-65-160
S	企業代號
C	磁力驅動
G	高溫型
F	氟塑料材質
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm

性能參數表

型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg

25-20-125	2900	1.5	22	18	2.5	25×20	1.1	27
		2	20	20	2.5
		3.2	18.5	24	3
25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	36
		2	32	22	2.5
		3.2	29.6	25	3
25-20-200A	2900	1.5	42	28	2.5	25×20	3	51
		2	40	32	2.5
		3.2	38	30	3
25-20-200	2900	1.5	52.5	18	2.5	25×20	3	51
		2	50	20	2.5
		3.2	48	22	3
25-20-250A	2900	1.5	62	26	2.5	25×20	5.5	63
		2	60	30	2.5
		3.2	58	28	3
25-20-250B	2900	1.5	72	26	2.5	25×20	7.5	63
		2	70	30	2.5
		3.2	68	28	3
25-20-250	2900	1.5	82	12	2.5	25×20	7.5	63
		2	80	18	2.5
		3.2	78.5	26	3
32-20-125	2900	2	22	20.5	2.5	32×20	1.5	30
		3.2	20	20	2.5
		5.5	18.5	18	3
32-20-160	2900	2	34.3	20.5	2.5	32×20	2.2	35
		3.2	32	20	2.5
		5.5	29.6	18	3
32-20-200A	2900	2	42	25	2.5	32×20	4	61
		3.2	40	24	2.5
		5.5	38	21.5	3
32-20-200	2900	2	52.5	32	2.5	32×20	4	61
		3.2	50	36	2.5
		5.5	48	34	3
32-20-250A	2900	2	62	22	2.5	32×20	7.5	71
		3.2	60	26	2.5
		5.5	58	28.5	3
32-20-250B	2900	2	72	26	2.5	32×20	7.5	75
		3.2	70	30	2.5
		5.5	68	28	3
32-20-250	2900	2	82	26	2.5	32×20	7.5	75
		3.2	80	30	2.5
		5.5	78.5	28	3
40-25-125	2900	4.4	22	16	2.5	40×25	1.5	35
		6.3	20	20	2.5
		8.3	18.5	23	3
40-25-160	2900	4.4	34.3	30	2.5	40×25	3	40
		6.3	32	31	2.5
		8.3	29.6	32	3
40-25-200A	2900	4.4	42	30	2.5	40×25	4	66
		6.3	40	31	2.5
		8.3	38	32	3
40-25-200	2900	4.4	52.5	26	2.5	40×25	5.5	66
		6.3	50	33	2.5
		8.3	48	32	3
40-25-250A	2900	4.4	62	20	2.5	40×25	11	95
		6.3	60	23	2.5
		8.3	58	30	3
40-25-250B	2900	4.4	72	24	2.5	40×25	11	95
		6.3	70	28	2.5
		8.3	68	28	3
40-25-250	2900	4.4	82	24	2.5	40×25	11	95
		6.3	80	28	2.5
		8.3	78.5	28	3
50-32-125	2900	7.5	22	43	2	50×32	2.2	44
		12.5	20	51	2
		15	18.5	49	2.5
50-32-160	2900	7.5	34.3	35	2	50×32	3	61
		12.5	32	47	2
		15	29.6	47	2.5
50-32-200A	2900	7.5	42	28	2	50×32	7.5	113
		12.5	40	39	2
		15	38	43	2.5
50-32-200	2900	7.5	52.5	28	2	50×32	7.5	113
		12.5	50	40	2
		15	48	48	2.5
50-32-250A	2900	7.5	62	23	2	50×32	7.5	180
		12.5	60	33	2
		15	58	36.5	2.5
50-32-250B	2900	7.5	72	23	2	50×32	11	180
		12.5	70	33	2
		15	68	36.5	2.5
50-32-250	2900	7.5	82	23	2	50×32	11	180
		12.5	80	33	2
		15	78.5	36.5	2.5
65-50-125	2900	15	21.8	46	2	65×50	3	80
		25	20	56	2
		30	18.5	65	2.5
65-50-160	2900	15	35	46	2	65×50	5.5	97
		25	32	56	2
		30	30	65	2.5
65-40-200A	2900	15	42	41	2	65×40	11	130
		25	40	52	2
		30	38	53.5	2.5
65-40-200	2900	15	53	34	2	65×40	11	120
		25	50	46	2
		30	47	50	2.5
65-40-250A	2900	15	62	28	2	65×40	15	203
		25	60	39	2
		30	58	42.5	2.5
65-40-250B	2900	15	72	28	2	65×40	18.5	203
		25	70	39	2
		30	68	42.5	2.5
65-40-250	2900	15	82	33	2	65×40	18.5	203
		25	80	48	2
		30	78	50	2.5
65-40-315A	2900	15	105	28	2.5	65×40	30	345
		25	100	39	2.5
		30	98	42.5	3
65-40-315	2900	15	127	28	2.5	65×40	30	345
		25	125	39	2.5
		30	123	42.5	3
80-65-125	2900	30	22.5	52	3	80×65	5.5	125
		50	20	65	3
		60	18	70	3.5
80-65-160	2900	30	36	60	2.5	80×65	11	137
		50	32	64	2.5
		60	29	53	3
80-50-200A	2900	30	42	53	2.5	80×50	15	207
		50	40	63	2.5
		60	38	62	3
80-50-200	2900	30	53	53	2.5	80×50	15	207
		50	50	63	2.5
		60	47	55	3
80-50-250A	2900	30	62	44	2.5	80×50	22	275
		50	60	57	2.5
		60	58	59	3
80-50-250B	2900	30	72	44	2.5	80×50	30	275
		50	70	57	2.5
		60	68	59	3
80-50-250	2900	30	84	48	2.5	80×50	30	275
		50	80	56	2.5
		60	75	50	3
80-50-315A	2900	30	105	39	2.5	80×50	37	390
		50	100	51	2.5
		60	98	52.5	3
80-50-315	2900	30	128	39	2.5	80×50	37	390
		50	125	51	2.5
		60	123	52.5	3
100-80-125	2900	60	24	64	4	100×80	11	193
		100	20	65	4.5
		120	16.5	63	5
100-80-160	2900	60	36	60	3.5	100×80	15	214
		100	32	70	4
		120	28	65	5
100-65-200A	2900	60	42	63	3	100×65	18.5	213
		100	40	72	3.6
		120	38	71	4.8
100-65-200	2900	60	54	63	3	100×65	22	246
		100	50	68	3.6
		120	47	56	4.8
100-65-250A	2900	60	62	57	3.5	100×65	30	372
		100	60	68	3.8
		120	58	67	4.8
100-65-250B	2900	60	72	57	3.5	100×65	37	372
		100	70	68	3.8
		120	68	67	4.8
100-65-250	2900	60	87	60	3.5	100×65	37	372
		100	80	68	3.8
		120	74.5	67	4.8
100-65-315A	2900	60	105	48	3	100×65	75	685
		100	100	62	3.6
		120	98	64	4.2
100-65-315	2900	60	133	63	3	100×65	75	685
		100	125	65	3.6
		120	118	62	4.2
125-100-200	2900	120	57.5	63	4.5	125×100	45	378
		200	50	75	4.5
		240	44.5	74	5
125-100-250A	2900	120	62	63	3.8	125×100	55	447
		200	60	75	4.2
		240	58	74	5
125-100-250B	2900	120	72	57	3.8	125×100	75	447
		200	70	68	4.2
		240	68	67	5
125-100-250	2900	120	87	57	3.8	125×100	75	447
		200	80	68	4.2
		240	72	67	5

適用范圍

適用行業：化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業

故障原因與解決方案

裝配要求
1. 各密封件裝配前必須浸透油。
2. 裝配滾動軸承允許采用機油加熱進行熱裝，油的溫度不得超過100°C。
3. 齒輪裝配后，齒面的接觸斑點和側隙應符合GB10095和GB11365的規定。
4. 裝配液壓系統時允許使用密封填料或密封膠，但應防止進入系統中。
5. 進入裝配的零件及部件（包括外購件、外協件），均必須具有檢驗部門的合格證方能進行裝配。
6. 零件在裝配前必須清理和清洗干凈，不得有毛刺、飛邊、氧化皮、銹蝕、切屑、油污、著色劑和灰塵等。
7. 裝配前應對零、部件的主要配合尺寸，特別是過盈配合尺寸及相關精度進行復查。
8. 裝配過程中零件不允許磕、碰、劃傷和銹蝕。
9. 螺釘、螺栓和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手。緊固后螺釘槽、螺母和螺釘、螺栓頭部不得損壞。
10. 規定擰緊力矩要求的緊固件，必須采用力矩扳手，并按規定的擰緊力矩緊固。
11. 同一零件用多件螺釘（螺栓）緊固時，各螺釘（螺栓）需交叉、對稱、逐步、均勻擰緊。
12. 圓錐銷裝配時應與孔應進行涂色檢查，其接觸率不應小于配合長度的60%，并應均勻分布。
13. 平鍵與軸上鍵槽兩側面應均勻接觸，其配合面不得有間隙。
14. 花鍵裝配同時接觸的齒面數不少于2/3，接觸率在鍵齒的長度和高度方向不得低于50%。
15. 滑動配合的平鍵（或花鍵）裝配后，相配件移動自如，不得有松緊不均現象。
16. 粘接后應清除流出的多余粘接劑。
17. 軸承外圈與開式軸承座及軸承蓋的半圓孔不準有卡住現象。
18. 軸承外圈與開式軸承座及軸承蓋的半圓孔應接觸良好，用涂色檢查時，與軸承座在對稱于中心線120°、與軸承蓋在對稱于中心線90°的范圍內應均勻接觸。在上述范圍內用塞尺檢查時，0.03mm的塞尺不得塞入外圈寬度的1/3。
19. 軸承外圈裝配后與定位端軸承蓋端面應接觸均勻。
20. 滾動軸承裝好后用手轉動應靈活、平穩。
21. 上下軸瓦的結合面要緊密貼和，用0.05mm塞尺檢查不入。
22. 用定位銷固定軸瓦時，應在保證瓦口面和端面與相關軸承孔的開合面和端面包持平齊狀態下鉆鉸、配銷。銷打入后不得松動。
23. 球面軸承的軸承體與軸承座應均勻接觸，用涂色法檢查，其接觸不應小于70%。
24. 合金軸承襯表面成黃色時不準使用，在規定的接觸角內不準有離核現象，在接觸角外的離核面積不得大于非接觸區總面積的10%。
25. 齒輪（蝸輪）基準端面與軸肩（或定位套端面）應貼合，用0.05mm塞尺檢查不入。并應保證齒輪基準端面與軸線的垂直度要求。
26. 齒輪箱與蓋的結合面應接觸良好。
27. 組裝前嚴格檢查并清除零件加工時殘留的銳角、毛刺和異物。保證密封件裝入時不被擦傷。

六、鑄件要求
1. 鑄件表面上不允許有冷隔、裂紋、縮孔和穿透性缺陷及嚴重的殘缺類缺陷（如欠鑄、機械損傷等）。
2. 鑄件應清理干凈，不得有毛刺、飛邊，非加工表明上的澆冒口應清理與鑄件表面齊平。
3. 鑄件非加工表面上的鑄字和標志應清晰可辨，位置和字體應符合圖樣要求。
4. 鑄件非加工表面的粗糙度，砂型鑄造R，不大于50μm。
5. 鑄件應清除澆冒口、飛刺等。非加工表面上的澆冒口殘留量要鏟平、磨光，達到表面質量要求。
6. 鑄件上的型砂、芯砂和芯骨應清除干凈。
7. 鑄件有傾斜的部位、其尺寸公差帶應沿傾斜面對稱配置。
8. 鑄件上的型砂、芯砂、芯骨、多肉、粘沙等應鏟磨平整，清理干凈。
9. 對錯型、凸臺鑄偏等應予以修正，達到圓滑過渡，一保證外觀質量。
10. 鑄件非加工表面的皺褶，深度小于2mm，間距應大于100mm。
11. 機器產品鑄件的非加工表面均需噴丸處理或滾筒處理，達到清潔度Sa2 1/2級的要求。
12. 鑄件必須進行水韌處理。
13. 鑄件表面應平整，澆口、毛刺、粘砂等應清除干凈。
14. 鑄件不允許存在有損于使用的冷隔、裂紋、孔洞等鑄造缺陷。

七、涂裝要求
1. 所有需要進行涂裝的鋼鐵制件表面在涂漆前，必須將鐵銹、氧化皮、油脂、灰塵、泥土、鹽和污物等除去。
2. 除銹前，先用有機溶劑、堿液、乳化劑、蒸汽等除去鋼鐵制件表面的油脂、污垢。
3. 經噴丸或手工除銹的待涂表面與涂底漆的時間間隔不得多于6h。
4. 鉚接件相互接觸的表面，在連接前必須涂厚度為30～40μm防銹漆。搭接邊緣應用油漆、膩子或粘接劑封閉。由于加工或焊接損壞的底漆，要重新涂裝。

八、配管要求
1. 裝配前所有的管子應去除管端飛邊、毛刺并倒角。用壓縮空氣或其他方法清楚管子內壁附著的雜物和浮銹。
2. 裝配前，所有鋼管（包括預制成型管路）都要進行脫脂、酸洗、中和、水洗及防銹處理。
3. 裝配時，對管夾、支座、法蘭及接頭等用螺紋連接固定的部位要擰緊，防止松動。
4. 預制完成的管子焊接部位都要進行耐壓試驗。
5. 配管接替或轉運時，必須將管路分離口用膠布或塑料管堵封口，防止任何雜物進入，并拴標簽。

九、補焊件要求
1. 焊接前必須將缺陷徹底清除，坡口面應修的平整圓滑，不得有尖角存在。
2. 根據鑄鋼件缺陷情況，對焊接區缺陷可采用鏟挖、磨削，炭弧氣刨、氣割或機械加工等方法清除。
3. 焊接區及坡口周圍20mm以內的粘砂、油、水、銹等臟物必須徹底清理。
4. 在焊接的全過程中，鑄鋼件預熱區的溫度不得低于350°C。
5. 在條件允許的情況下，盡可能在水平位置施焊。
6. 補焊時，焊條不應做過大的橫向擺動。
7. 鑄鋼件表面堆焊接時，焊道間的重疊量不得小于焊道寬度的1/3。焊肉飽滿，焊接面無燒傷，裂紋和明顯的結瘤。焊縫外觀美觀，無咬肉、加渣、氣孔、裂紋、飛濺等缺陷；焊波均勻。

十、鍛件要求
1. 錠的水口、冒口應有足夠的切除量，一以保證鍛件無縮孔和嚴重的偏折。
2. 鍛件應在有足夠能力的鍛壓機上鍛造成形，以保證鍛件內部充分鍛透。
3. 鍛件不允許有肉眼可見的裂紋、折疊和其他影響使用的外觀缺陷。局部缺陷可以清除，但清理深度不得超過加工余量的75%，鍛件非加工表面上的缺陷應清理干凈并圓滑過渡。
4. 鍛件不允許存在白點、內部裂紋和殘余縮孔。

十一、切削加工件要求
1. 零件應按工序檢查、驗收，在前道工序檢查合格后，方可轉入下道工序。
2. 加工后的零件不允許有毛刺。
3. 精加工后的零件擺放時不得直接放在地面上，應采取必要的支撐、保護措施。加工面不允許有銹蛀和影響性能、壽命或外觀的磕碰、劃傷等缺陷。
4. 滾壓精加工的表面，滾壓后不得有脫皮現象。
5. 最終工序熱處理后的零件，表面不應有氧化皮。經過精加工的配合面、齒面不應有退火
6. 加工的螺紋表面不允許有黑皮、磕碰、亂扣和毛刺等缺陷
